Destacar:
Reboque de carga baixa
, Semi-reboque lowboy
Nome do trailer: |
O ponto baixo coloca semi o reboque do caminhão |
modelo: |
9603TD16M |
Dimensão LxWxH: |
16000*3000*3100Mm |
Dimensão da plataforma de Laoding: LxW: |
11500*3000 mm |
Carga útil máxima: |
60T/60,000 |
Distância entre eixos: |
11775+1220+1220Mm |
Superposição dianteira / traseira: |
550/1235Mm |
Ângulo de aproximação/departada ((°): |
/16 |
Eixo: |
3 conjuntos FUWA Opcional: BPW SAF |
Suspensão: |
Mecânica de molas de folhas, opcional: câmara de ar, suspensão do argo bogie |
Chefão:: |
JOST 3,5" ((90#), Opcional: 2" (50#) |
Equipamento de pouso: |
Tipo de ligação JOST 28T Dupla velocidade |
Sistema de freio: |
Sistema de travagem eletro-pneumático de duplo circuito da marca WABCO Opcional: ABS, EBS |
Pneu: |
11.00R22.5, opcional: 11.00R20,12.00R22.5 etc. |
Rampa de Carregamento: |
Auxílio de mola mecânico, opcional: rampa hidráulica dobrável |
Aplicativo: |
Logística de contêineres, Logística geral de carga |
Opções de exigências especiais: |
Pilares laterais para carga de forma redonda, parede protetora frontal |

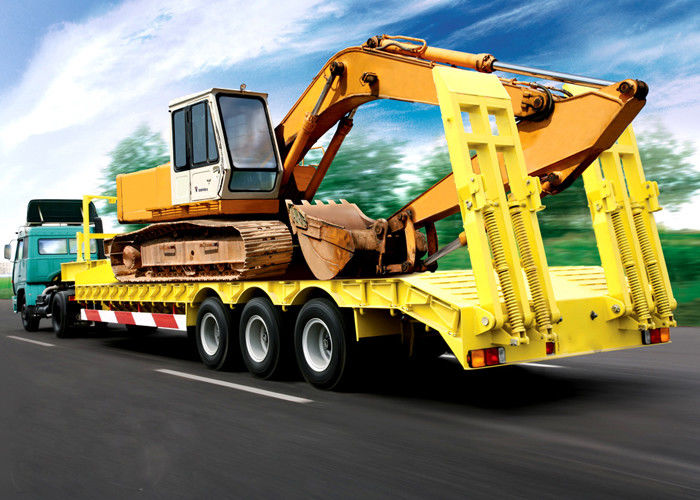

16m 60T pescoço de ganso fixo (FGN) semi-reboque de cama baixa com 3 eixos para máquina pesada
Semirreboques baixos são comumente usados para transportar veículos pesados, como tratores, ônibus, veículos para fins especiais, veículos ferroviários, máquinas de mineração, máquinas florestais e outras mercadorias pesadamente carregadas.
1. Visualização rápida de 360 graus de nossos reboques planos
2. Parâmetro geral dos reboques de caminhão plano
| 16m 60T pescoço de ganso fixo (FGN) semi-reboque de cama baixa com 3 eixos para máquina pesada |
9603TD16M |
| dimensão externa total (mm) |
comprimento |
16.000 |
| largura |
3.000 |
| altura (descarga) |
3100 |
| Dimensão da plataforma de carregamento (mm) |
comprimento |
11.500 |
| largura |
3.000 |
| Peso bruto bruto (kg) |
72.000 |
| peso total do veículo (kg) |
12.000 |
| carga útil nominal (kg) |
60.000 |
| Distância entre eixos (mm) |
11775+1220+1220 |
| Passo (mm) |
Pise na frente |
|
| Piso na traseira |
2480 |
| Saliência dianteira/traseira (mm) |
550/1235 |
| Ângulo de aproximação/saída (°) |
/16 |
| Pneus |
8,25R20*12 |
| EIXO |
15T FUWA*3 |
| folha de primavera |
10/10/10 |
| Observação |
3. Estrutura e componentes de aço
| Viga principal |
Viga principal auto-welt com aço de baixa liga de alta resistência com viga I laminada a quente com rendimento de 350 MPa, ASTM A572 Grau 50 ou equivalente (Q345) |
| Flanges |
Aço de baixa liga de alta resistência com viga I laminada a quente com rendimento de 350 MPa, ASTM A572 Grau 50 ou equivalente (Q345) |
| Piso de plataforma baixa |
Placa de aço verificada classe 50 de espessura ASTM A572 de 1/5" (5mm) |
| Tipo de plataforma baixa |
Plataforma reta padrão com rampa de carregamento
Opção: 1.Design de concavidade média
2. Plataforma reta exposta ao pneu |
| Acoplador superior |
Placa de captação de 1/4” com pino mestre tipo quadrado JOST de 2” de diâmetro de acordo com o padrão SAE |
| Rampa de Carregamento |
Capacidade de carga da rampa de carregamento mecânica assistida por mola padrão 50T
Opções: Rampa de carga hidráulica com bomba |
4. Engrenagens de funcionamento do chassi do trailer de contêiner e válvulas de segurança
| Trem de pouso |
Jost ou CIMC marca 28T trem de pouso manual telescópico de duas velocidades |
| A manivela está localizada no lado do motorista do chassi. |
| Suspensão do reboque |
Suspensão tandem mecânica com molas de 3 folhas.
Opções: suspensão pneumática, suspensão bogie |
| Eixos |
Eixos quadrados de 150 mm (6") com capacidade de 13T/15T/16T/20T, 10 cubos pilotados HUB com tambor de aço fundido de montagem externa (Opções ABS) Opção: Tipo de disco
Fabricante: FUWA, Opções: BPW, SAF |
| Rodas |
roda de disco de aço, 10 furos ISO; Opção: Jante em liga de alumínio |
| Pneus |
Pneus sem câmara de ar, 8,25R15,8,25R20,11,00R22,5,12,00R22,5,12,00R20,385/65R22,5,425/65R22,5,
Fabricante: Double Coin, Triângulo, Michelin, Firestone |
| Sistema de freio |
Freio pneumático de linha dupla, mangueira e conector SAE, válvula de emergência com relé WABCO, OPÇÕES: Sistema de freio ABS |
| Câmaras de freio de mola T30/30, câmaras de freio T30 |
| Tubo de ar azul de 3/8” para controle e vermelho de 3/8” para alimentação, tanques de ar de 40L |
| Elétrica |
Iluminação LED OPTRONICS de 12 volts com chicote elétrico de vedação de molde Phillips, atende aos padrões DOT e SAE.
Receptáculo:: soquete de 7 vias padrão SAE, China
Fiação: Cabo elétrico protegido por eletroduto de PVC na estrutura principal |
| Pintura |
A pulverização eletroforética, isto é, revestimento à base de água, pode ser dissociada em um material formador de filme solúvel em água que pode formar um filme em água e nadar para o eletrodo oposto em um campo elétrico de corrente contínua e precipitar na superfície do objeto para formar um filme de revestimento |
| DIVERSOS |
OBTENHA marcação padrão, porta-documentos, fita de visibilidade, pára-lamas de aço ou borracha preta |
| Opção |
Hubodômetro, sistema de enchimento de pneus PSI |
5. Vantagem de nossos semi-reboques de contêineres
PROJETO PERSONALIZADO
Com base na compreensão e análise completas sobre o ambiente de transporte de várias regiões, consulte a experiência de produção de milhões de reboques e a condição privada do cliente, projetamos todos os reboques de forma privada para diferentes clientes.
MELHOR CONSTRUÇÃO DE AÇO
O material escolhido é o aço de alta resistência e baixa liga com limite de escoamento de 350 mpa é usado para viga I soldada e 235 mpa em outras peças fabricadas e o alumínio ALCOA original para os tanques e caixa logística seca.
SISTEMA DE EIXO
Eixo de alta qualidade da marca mundial de BPW, SAF TO China Marca famosa FUWA, L1 com forte capacidade de carga de 9T a 20T e opções de ABS para atender a toda a demanda de requisitos.
SISTEMA DE SUSPENSÃO
Suspensão de alta qualidade da marca mundial de BPW, SAF PARA a China Marca famosa FUWA, L1, do tipo placa de mola, tipo bogie ao tipo Air-Spring e tipo de borracha para atender a diferentes requisitos da condição de entrega da carga
PNEUS E JANTES
Pneus de alta qualidade da marca mundial MICHELIN, BRIDGESTONE, PIRELLI à marca chinesa DOUBLE COIN, TRI-ANGLE, acoplados com jantes de aço a alumínio.
SISTEMA DE CONTROLE DE SEGURANÇA
Sistema de freio de marca mundial Válvulas WABCO com ABS ou EBS para manter os reboques sob controle em qualquer caso.
RAMPA DE CARGA
Rampa de carga reforçada com suporte de mola equipada na cauda do semirreboque de caçamba baixa.
Opções: Rampa de carga automática hidráulica
6. Reboque de caminhão relacionado para logística de contêineres
Como fabricante especializado e exportador de veículos especiais, como fabricante global de veículos de transporte rodoviário, consideramos as necessidades particulares dos clientes com nossas centenas de engenheiros como nosso principal negócio. Todos os veículos foram projetados separadamente de acordo com as demandas especiais e situações de trabalho do cliente.
Gamas de produtos:
1. Veículos logísticos para cadeia fria
Desde Câmaras Frigoríficas Modulares Pré-fabricadas com Compressor para Armazenamento de Cargas, até Caminhões Isolados e Refrigerados e Caixas Frigoríficas Móveis com Unidades Refrigeradoras Thermoking ou Carrier para entrega, enriqueça sua mesa com Vegetais Frescos e alimentos de todo o mundo para nossa melhor Vida Urbana.
2. Veículos-tanque de energia
De caminhões-tanque de aço a gasolina e diesel e caminhões-tanque de alumínio Transportar o combustível fóssil; Os tanques isolados de aço inoxidável para seu suco fresco e leite para apoiar sua vida diária na cidade; Os Tanques de Transporte de Energias Verdes para GLP, GNV, GNL e seus Tanques de Armazenamento para Estação de Engarrafamento para proteger o meio ambiente, criam valores ambientais para um Futuro melhor da Terra.
3. Reboques de caminhões terminais:
De reboque Mafi, chassi de contêiner e semirreboque esqueleto a semirreboque plano e semirreboque lateral rebatível com travas giratórias para entregar contêineres cheios de cargas em todo o mundo para criar um valor internacional para uma vida urbana melhor.
4. Reboques de caminhão de cargaDe reboques rebatíveis, reboques de cortina entregam cargas a granel e semi-reboques de cama baixa para máquinas de construção ou da indústria pesada até caminhões basculantes e reboques basculantes que fornecem os materiais de construção para a construção de infraestrutura de nossa cidade para construir uma casa acolhedora.
5. Veículos Personalizados
Com o suporte em tempo integral de nossas mais altas equipes de tecnologia, 200 engenheiros, temos o super poder de propor veículos especiais customizados para solucionar suas demandas especiais, como reboques de cana-de-açúcar para Quênia e Etiópia; Semirreboque carregador de algodão com tampas de asa, e os reboques de barra de tração para toras pequenas e reboque de toras para toras enormes e caminhões transportadores de carros.
